دانلود نقشه و پلان مسکونی سه طبقه + دیتیل ها

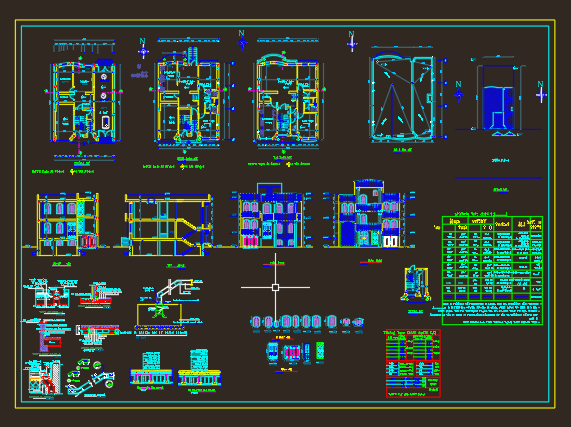

در این پست یک پلان مسکونی سه طبقه همراه با تمام جزئیات را برای دانلود قرار داده ایم. این نقشه دارای 3 پلان معماری، پلان بام، 2 نما، 2 برش، جداول راهنما و دیتیل های اجرایی است. این نقشه یک نمونه بسیار خوب و کامل از یک نقشه معماری است. اما ما نقشه های بسیار حرفه ای تری نیز برای شما قرار داده ایم که می توانید با مراجعه به لینک زیر ببینید: نقشه های مورد تایید نظام مهندسی

انواع نقشه های ساختمانی

به طور کلی نقشه های ساختمانی را می توان به 3 دسته تقسیم نمود.

• نقشه های معماری
• نقشه های سازه ای(محاسباتی)
• نقشه های تاسیساتی

• فایل مورد نظر شامل تمامی پلان های معماری و سازه ای می باشد.

نقشه های معماری:

از جمله ی مهم ترین نقشه های معماری می توان به پلان (plan) اشاره نمود. در نقشه ی پلان دید شخص از بالا به ساختمان به نمایش گذاشته می شود و یک برش افقی فرضی که در دو سوم ارتفاع از کف طبقه لحاظ می شود وضعیت طبقه را برای بیننده نمایان می کند. در پلان اتاق ها و ابعادشان، محل در و پنجره ها، راه پله و آسانسور به نمایش گذاشته می شود. در اکثر ساختمان های چند طبقه پلان تیپ (Typical plan) تهیه می شود و این بدان معنی است که چند طبقه دارای پلان یکسانی هستند. از دیگر پلان های معماری می توان به مقطع(section) و نما (elevation)  اشاره نمود.

توصیه می کنیم مطالب زیر را ببینید:

• پایان نامه های معماری
• کتاب اموزش نرم افزار اتوکد

نقشه های سازه ای(محاسباتی):

پس از این که پلان معماری در فازیک ترسیم شد، در فاز دو می‌بایست پلان سازه تهیه شود. پلان سازه در واقع جزئیات ساخت و نحوه ی اجرای سازه را به مهندسان نشان می دهد و نظارت های ساخت نیز بر اساس آن صورت می پذیرد. از جمله ی مهم ترین نقشه های سازه ای می توان به نقشه های اسکلت ساختمان، پی و ستون ها، دیوارهای برشی و باربر، و نقشه های تیرریزی سقف اشاره نمود.

نقشه های تاسیساتی:

این نقشه ها خود شامل دو نوع نقشه ی تاسیسات مکانیکی و نقشه ی تاسیسات برقی می شود.

این فایل شامل تمامی پلان های لازم برای اجرا یک خانه مسکونی می باشد، که در زیر به اسم ان ها اشاره می کنیم:

• پلان های معماری
• پلان فونداسیون
• پلان تیر ریزی
• پلان بام
• سایت پلان
• نماها
• برش ها
• جدول نازک کاری

علاوه بر موارد ذکر شده تمامی جزئیات اجرایی یا همان دیتیل‌های مورد نیاز اجرا نیز قرارد داده شده اند که شامل دیتیل های زیر است:

• در و پنجره
• سقف
• ستون ها
• پی
• کرسی چینی
• کف سازی
• مشخصات ارماتورها

فایل مورد نظر ( نقشه مسکونی سه طبقه ) در قالب ( ZIP ) در اختیار شما قرار می گیرد؛ بعد از دانلود فایل را استخراج کنید و سپس با نرم افزار اتوکد باز کنید.

دانلود پلان مسکونی سه طبقه با تمام جزئیات

• برای دانلود مستقیم بر روی دکمه زیر کلیک کنید.
